液體硅膠用途廣泛，能夠制作各種硅膠模具，移印膠頭，密封使用或者直接制造成硅膠制品，如成人用品，義乳，胸墊等。很多廠家是直接外購(gòu)液體硅膠，再進(jìn)行加工生產(chǎn)出不同產(chǎn)品。開封液體硅膠后發(fā)現(xiàn)出現(xiàn)沉淀，分層現(xiàn)象。是液體硅膠過期不能使用？還是硅膠出了品質(zhì)問題？

液體硅膠出現(xiàn)沉淀是正常情況，但是要注意分清楚發(fā)生沉淀原因。如果剛購(gòu)買回來(lái)新液體硅膠發(fā)生沉淀，需要先咨詢供應(yīng)商確認(rèn)是否新生產(chǎn)硅膠，還是庫(kù)存硅膠；如果是庫(kù)存硅膠將液體硅膠從上至下攪拌均勻既可以使用。如果是新生產(chǎn)硅膠有可能是生產(chǎn)過程攪拌不過充分，或者硅膠含有其它物質(zhì)導(dǎo)致發(fā)生沉淀現(xiàn)象，前者需要跟供應(yīng)商協(xié)商溝通才能進(jìn)行生產(chǎn)操作，后者建議確定含有其它物質(zhì)是否會(huì)影響生產(chǎn)產(chǎn)品品質(zhì)質(zhì)量才能進(jìn)行使用。

放置長(zhǎng)時(shí)間不使用液體硅膠會(huì)發(fā)生沉淀現(xiàn)象，因?yàn)楸旧砉枘z就是一種化學(xué)材料，經(jīng)過幾種化學(xué)物質(zhì)根據(jù)比例混合等其它工序生產(chǎn)出來(lái)。該情況沉淀現(xiàn)象可以將先將液體硅膠充分?jǐn)嚢杈鶆蛟龠M(jìn)行使用。尤其是出口到國(guó)外時(shí)候，液體硅膠生產(chǎn)環(huán)境，與運(yùn)輸環(huán)境、收貨國(guó)家或者地區(qū)或多或少存在溫度濕度差異，在運(yùn)輸中如果遇到高清情況，液體硅膠中水份就會(huì)蒸發(fā)導(dǎo)致發(fā)生沉淀，并且硅膠會(huì)有點(diǎn)變稠，可以向液體硅膠中加入適量水，并且攪拌均勻即可使用。注意勿向固化劑加入水，如果加成型(食品級(jí))硅膠會(huì)導(dǎo)致不固化發(fā)生。

通常液體硅膠發(fā)生沉淀主要原因是存儲(chǔ)時(shí)間過長(zhǎng)導(dǎo)致，發(fā)生沉淀硅膠只要攪拌均勻即可使用，并非過期現(xiàn)象，極少是品質(zhì)問題，如果采用回收硅膠提煉也會(huì)出現(xiàn)這種情況，該類型液體硅膠價(jià)格方面也比較低，但是使用壽命較短，硅膠性能也非常差。所以在選擇液體硅膠要比價(jià)格同時(shí)要比質(zhì)量。宏圖硅膠生產(chǎn)每一滴硅膠都是全新材料制作，嚴(yán)謹(jǐn)包括每一滴硅膠質(zhì)量，絕無(wú)回收提煉情況，歡迎大家來(lái)臨我司工廠參觀。

人體硅膠一般出廠顏色默認(rèn)為半透明或者乳白色，為了制作出逼真仿真人皮膚，面具，器官，蠟像、模特、義乳、假肢和成人用品等硅膠制品，需要各種顏色進(jìn)行調(diào)整。有時(shí)候廠家為了一膠多用需求，或者生產(chǎn)不顏色需求制品，往往采購(gòu)半透明人體硅膠后，自行調(diào)色處理。剛接觸硅膠時(shí)候容易發(fā)生調(diào)色不均勻，或者顏色深淺難以把控等問題存在。那么人體硅膠調(diào)色怎樣操作能更好解決這些問題？

1.對(duì)色膏、色劑或者色粉進(jìn)行選擇，人體硅膠是環(huán)保硅膠，不能與氮、磷、硫、錫、鉛、汞、醇、水等物質(zhì)接觸，所以要選擇環(huán)保無(wú)毒、硅膠專用色膏類型；

2.在對(duì)人體硅膠調(diào)色前，需要計(jì)算好生產(chǎn)需求硅膠分量，并且將液體人體硅膠從上至下攪拌均勻，再取出小量放置小桶中；

3.將色膏倒入小桶中，并且將液體硅膠進(jìn)行充分?jǐn)嚢瑁⒁馍嗖荒芤淮涡缘谷牍枘z中要分幾次進(jìn)行操作，避免色膏添加過了；

4.小桶人體硅膠調(diào)色完后倒入未調(diào)色人體硅膠中，并且進(jìn)行攪拌，如果發(fā)現(xiàn)顏色變淡不要急于添加色膏，需要將整桶硅膠從上至下充分?jǐn)嚢韬笤龠M(jìn)行觀察顏色；

5.仍然發(fā)現(xiàn)顏色偏淡時(shí)候再次取出小量硅膠重復(fù)第三點(diǎn)操作步驟完成后，該次調(diào)色需要將小桶硅膠分次加入大桶中進(jìn)行充分?jǐn)嚢杈鶆颍执握{(diào)色能夠避免顏色過深導(dǎo)致人體硅膠制成顏色偏差過大；

6.調(diào)色完成后需要將液體人體硅膠進(jìn)行過濾，避免攪拌中帶有雜物影響硅膠硫化，或者硅膠制品品質(zhì)。

注意液體人體硅膠調(diào)色后制作出來(lái)的成品顏色偏差極少，很多客戶誤以為液體人體硅膠淺一些，制作出來(lái)的硅膠制品顏色就會(huì)變深色，其實(shí)液體人體硅膠調(diào)色完畢后，制品顏色基本就確定。不過還可以采用彩繪方式來(lái)增加制品顏色。

液體硅膠操作會(huì)受到溫度濕度變化影響著其硫化速度快慢，甚至?xí)?dǎo)致其發(fā)生不固化情況。這種情況在冬天經(jīng)常會(huì)發(fā)生。有的剛接觸硅膠朋友會(huì)產(chǎn)生疑問，怎么購(gòu)買液體硅膠時(shí)候供應(yīng)商會(huì)問起操作環(huán)境溫度問題，其實(shí)是供應(yīng)商根據(jù)操作環(huán)境溫度來(lái)調(diào)整液體硅膠生產(chǎn)配方便于客戶使用。液體硅膠操作在冬季需要采取什么措施能夠提升硅膠硫化速度?

液體硅膠有室溫硫化和加溫硫化兩種方式。在冬季里面加溫硫化方式是一點(diǎn)都不會(huì)受到氣溫變化影響其硫化速度，只要將操作完液體硅膠放入烤箱調(diào)至合適的溫度與時(shí)間，即可提升液體硅膠的硫化速度。而受到冬季氣溫影響主要是室溫硫化方式操作液體硅膠，由于溫度降低，同時(shí)空氣中水份減少，導(dǎo)致液體硅膠硫化速度降低。一般在20-25℃環(huán)境下室溫硫化3-5小時(shí)即可，但是進(jìn)入冬季可能需要延長(zhǎng)到10-15小時(shí)甚至更長(zhǎng)時(shí)間才能硫化成功。在-5℃以下情況，液體硅膠是直接不硫化。

在冬季液體硅膠操作采用室溫硫化時(shí)候可以采用以下措施：

1.將室內(nèi)溫度設(shè)置為恒溫，可以開空調(diào)，暖氣等方式將室內(nèi)環(huán)境溫度提升至20-25℃；

2.開加濕器，將室內(nèi)環(huán)境濕度提升也是利于室溫硫化，但是要注意加成型液體硅膠操作采用室溫硫化方式，盡量不要采用該措施；

3.可以提升固化劑添加分量，但是要注意分量控制，過量添加固化劑會(huì)導(dǎo)致最終制成硅膠產(chǎn)品出現(xiàn)抗撕裂變差，拉力變差，使用壽命降低等不良影響。宏圖硅膠建議在不清楚增加固化劑比例分量時(shí)候，最好先咨詢供應(yīng)商，再進(jìn)行操作，可降低液體硅膠消耗與不良品率。

4.在冬季購(gòu)買新批次液體硅膠時(shí)候后可以提前告知供應(yīng)商操作環(huán)境溫濕度情況，供應(yīng)商生產(chǎn)做出對(duì)應(yīng)調(diào)整，生產(chǎn)出符合客戶需求的液體硅膠。

液體硅膠操作在冬季可以采用以上措施提升硫化速度外，還要一些細(xì)節(jié)需要注意，該點(diǎn)日后小編再進(jìn)一步分享。冬季中液體硅膠操作遇到疑問可以直接咨詢宏圖硅膠。

模具硅橡膠是由兩種組份組成，一種是液體模具硅膠，另一種是固化劑。想要制作各種硅橡膠模具不能缺少任一組份，那么到底模具硅橡膠固化劑是什么？對(duì)液體硅膠固化有什么作用？

模具硅橡膠固化劑與模具硅橡膠一樣分為縮合型模具硅橡膠固化劑和加成型模具硅橡膠固化劑。縮合型模具硅橡膠固化劑是有機(jī)錫固化劑，加成型模具硅橡膠固化劑是鉑金固化劑，因此有時(shí)候加成型硅膠也被稱之為鉑金硅膠由其而來(lái)。兩種模具硅膠固化劑是絕對(duì)必能混合使用，甚至接觸都不可以，否則發(fā)生液體模具硅橡膠不固化現(xiàn)象，導(dǎo)致硅橡膠浪費(fèi)。

模具硅橡膠固化劑是對(duì)液體硅膠起到固化，催化作用，所以也稱為催化劑。兩種模具硅橡膠固化劑添加分量具有很大區(qū)別，縮合模具硅橡膠與固化劑添加比例一般為100:2-5，加成型模具硅橡膠與固化劑添加比例根據(jù)操作工藝分為1:1和10:1。既然模具硅橡膠固化劑在液體硅橡膠固化過程中起到催化作用，那么進(jìn)行固化劑增量添加豈不是會(huì)加速液體硅橡膠的固化速度。確實(shí)能夠加速固化，同時(shí)也帶來(lái)負(fù)面影響，對(duì)導(dǎo)致成品硅橡膠模具發(fā)生冒油情況，或者液體硅膠過早進(jìn)入固化階段，操作未完成就發(fā)生固化現(xiàn)象，還會(huì)導(dǎo)致成品抗撕裂、拉力性能變差。所以在模具硅橡膠分量把控方面一定要注意比例配比。

模具硅橡膠固化劑也是決定液體模具硅橡膠價(jià)格所在。原因在于加成型模具硅橡膠固化劑是采用鉑金成分制成，鉑金價(jià)格比較貴，從而導(dǎo)致加成型比縮合型模具硅橡膠價(jià)格略高所在。

硅膠操作過程需要經(jīng)過幾個(gè)流程環(huán)節(jié)。本文介紹硅膠操作時(shí)間是指液體硅膠操作時(shí)間。無(wú)論是人工操作還是機(jī)器操作液體硅膠都存在一個(gè)操作時(shí)間需要注意的環(huán)節(jié)。

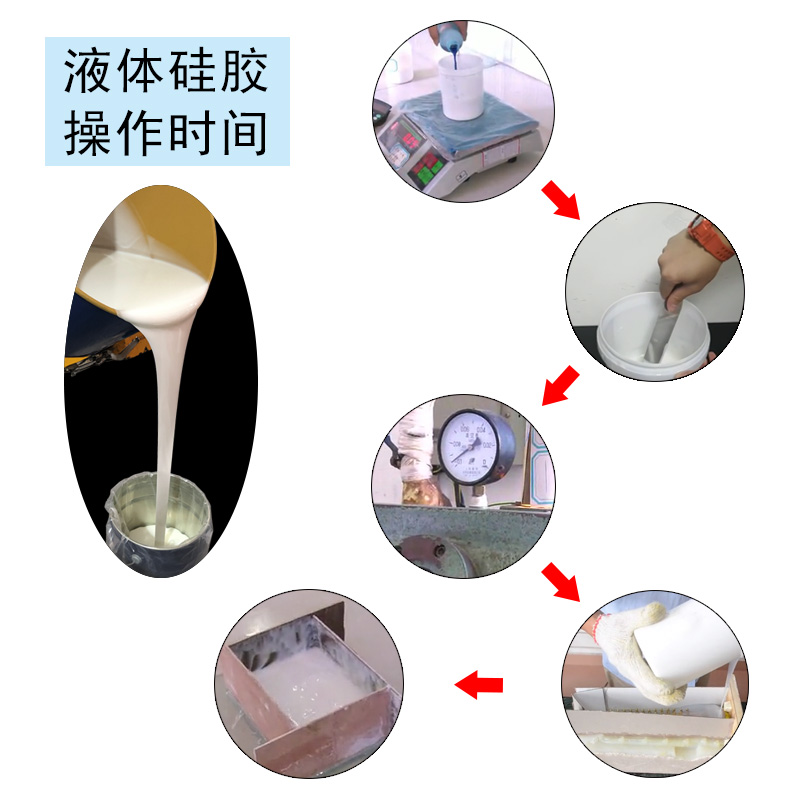

硅膠操作時(shí)間主要是指一下幾個(gè)環(huán)節(jié)：

①液體硅膠中雙組份硅膠，取出適量液體硅膠與固化進(jìn)行對(duì)應(yīng)比例配比；

②液體硅膠與固化劑配比后，進(jìn)行充分?jǐn)嚢瑁?/span>

③充分?jǐn)嚢韬笠后w硅膠進(jìn)行抽真空，需要注意抽真空時(shí)間不宜過長(zhǎng)，氣壓表指向-0.1mpa表示抽真空完畢；

④將抽真空后液體硅膠取出進(jìn)行使用制作模具，硅膠制品等；

⑤倒出硅膠流平并且停止流動(dòng)。

上述5個(gè)環(huán)節(jié)就是液體硅膠操作時(shí)間，簡(jiǎn)述就是液體硅膠從開始配比到停止流動(dòng)過程，也就是說(shuō)適量配比→攪拌均勻→抽真空→倒出使用→硅膠流平→停止流動(dòng)這5個(gè)環(huán)節(jié)。硅膠操作時(shí)間根據(jù)使用習(xí)慣，不同廠家硅膠質(zhì)量不一，都會(huì)影響其長(zhǎng)短。

怎么去控制硅膠操作時(shí)間是很多客戶想知道問題。可以從源頭入手，采購(gòu)硅膠前告知供應(yīng)商操作所需時(shí)間，操作工藝，硅膠制成產(chǎn)品大小，供應(yīng)商根據(jù)需求進(jìn)行調(diào)整到比較接近操作時(shí)間。不同操作工藝硅膠操作時(shí)間不同，比如硅膠模具制作，同一個(gè)物品，采用刷模制作模具比灌模方式操作時(shí)間長(zhǎng)。同樣操作工藝，物品大小不一操作時(shí)間同樣不一，物品越大硅膠操作時(shí)間越長(zhǎng)。

還可以從操作入手，操作環(huán)節(jié)中，如果對(duì)液體硅膠固化后的產(chǎn)品沒有嚴(yán)格品質(zhì)要求，可以不用進(jìn)行抽真空減少一個(gè)環(huán)節(jié)操作時(shí)間，該適用于DIY硅膠操作使用。硅膠操作時(shí)間需要注意其流動(dòng)，如果操作時(shí)間過短，會(huì)導(dǎo)致液體硅膠過早進(jìn)入固化階段，導(dǎo)致液體硅膠未操作完就進(jìn)入固化環(huán)節(jié)。
